■ EMC計測サービス

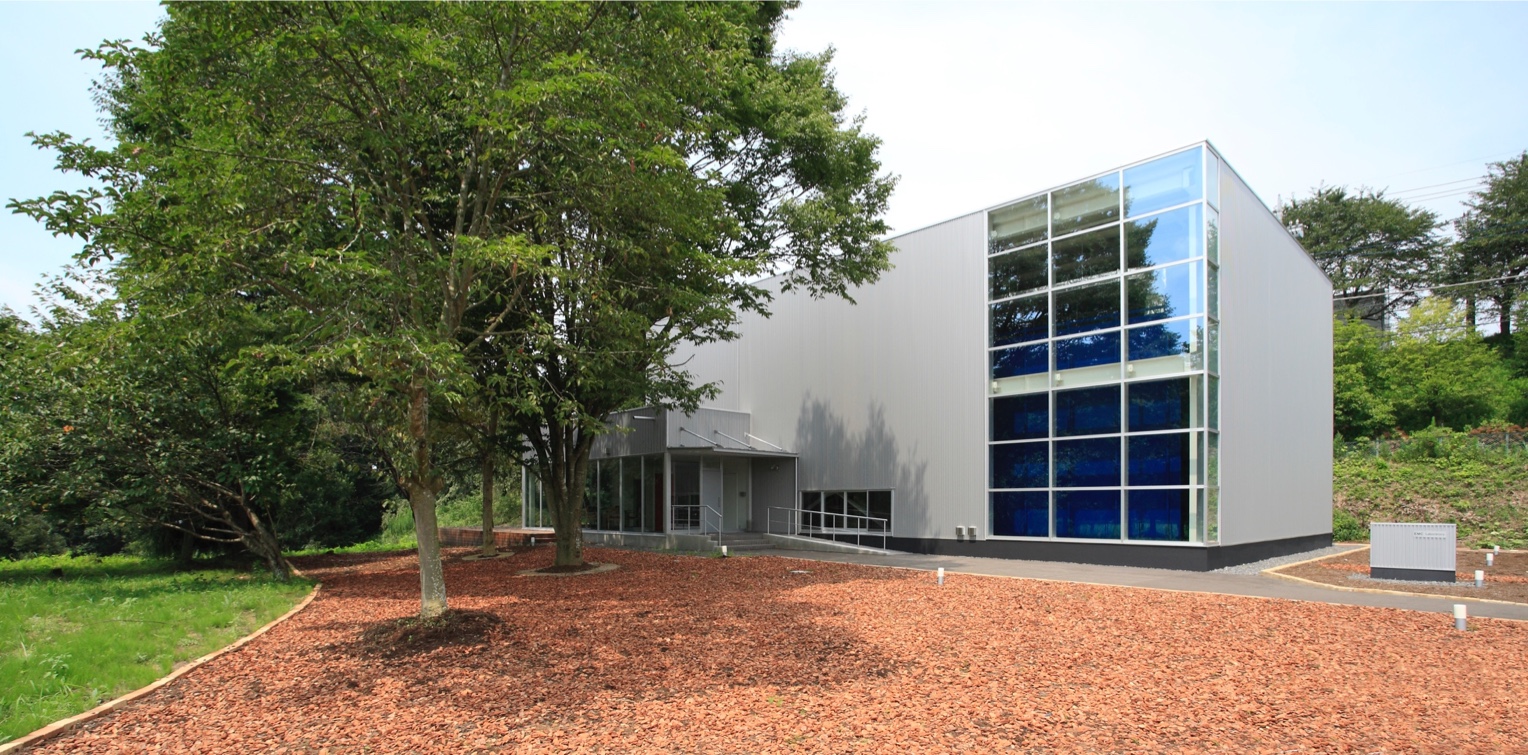

●EMC棟全景
◎概要
自社のサイトが空かない、サイトはあるが、試験設備がない、対応できるエンジニアがいない、試験をする時間が取れないなど、準備などが大変なEMC計測なら、当社にお任せください。
◎環境設備／EMC 3m法電波暗室
測定
・妨害波電界強度測定
・電源ポート伝導妨害波測定(雑音端子電圧測定)／通信ポート伝導妨害波測定
・妨害電力測定
3m法電波暗室仕様
・測定周波数：9KHz～8GHz
・室内サイズ(有効)：5.8m(幅)×10.6m(長)×5.5m(高)
・ターンテーブル：直径2m、耐荷重500kg
・電源容量：AC単相0～240V 50/60Hz6KVA
AC三相0～240V 50/60Hz6KVA
・開口(扉有効)：1.3×2m
サイト登録(申請中)
・VCCI：設備登録
・FCC：ファイリング
対策測定
・2次元マッピング測定によるケース漏洩箇所の探査
・漏洩対策に、対策シールド材料の紹介
その他ご相談に応じます。

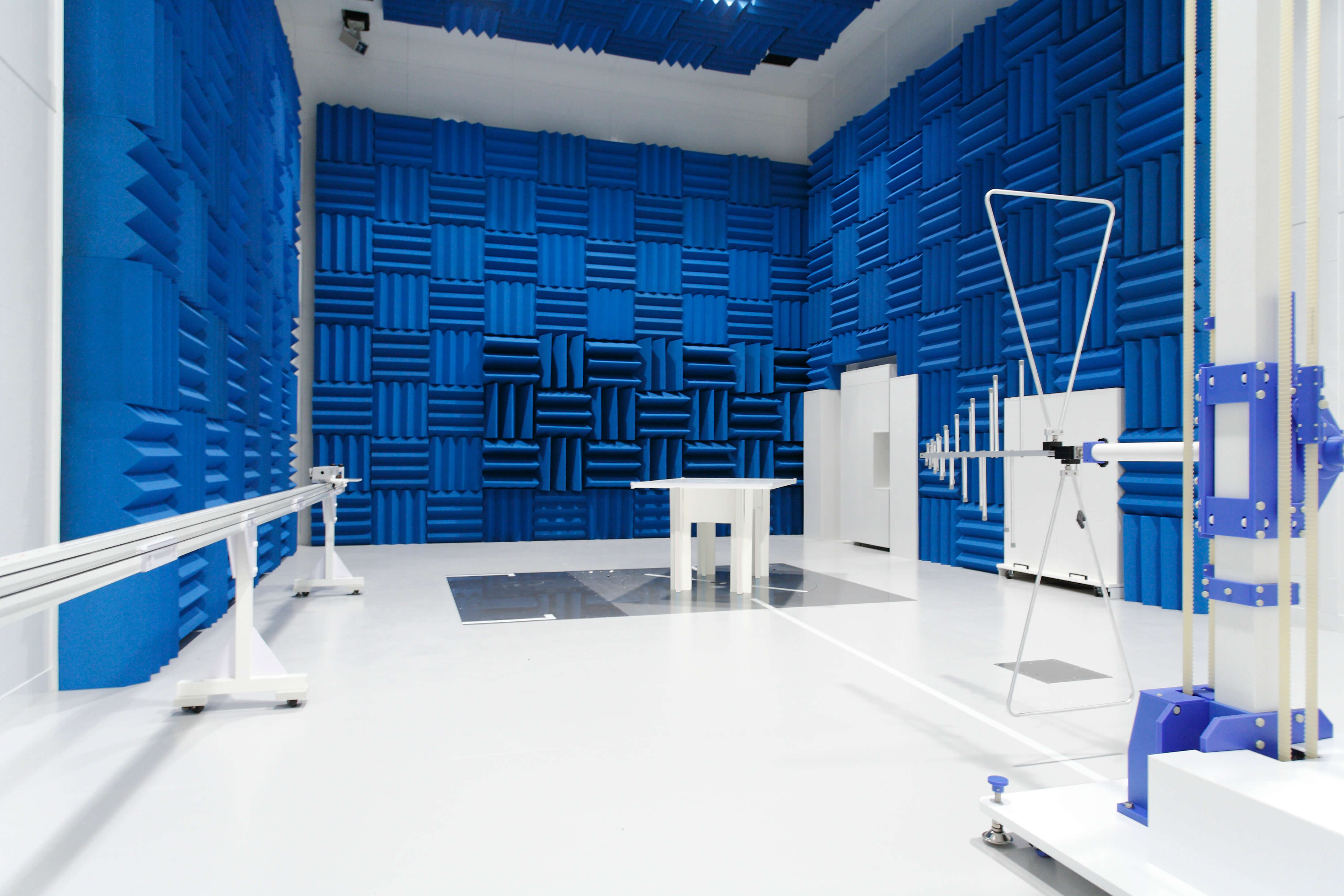

3m法電波暗室
◎環境設備／EMC シールド性能測定 測定対象

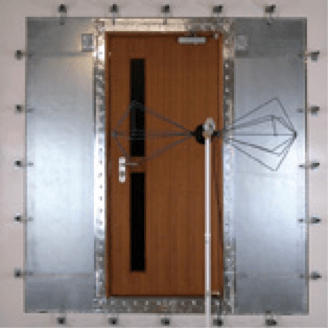

・大開口での実物大でのシールド性能測定(扉・窓等)
・2次元マッピングによる漏洩箇所の探査
・各種素材のシールド性能測定(最大2400mm×2400mm)
評価室
・3.8m(幅)×6.1m(奥)×4.2m(高)
マッピング測定
・可動範囲：1.8m(幅)×4.2m(精度1mm)
測定開口寸法
・600cm×600cm
・1200cm×1200cm
・2400cm×2400cm
測定周波数
・9KHz～24GHz
対応
・各種規格、または各社独自規格に対応

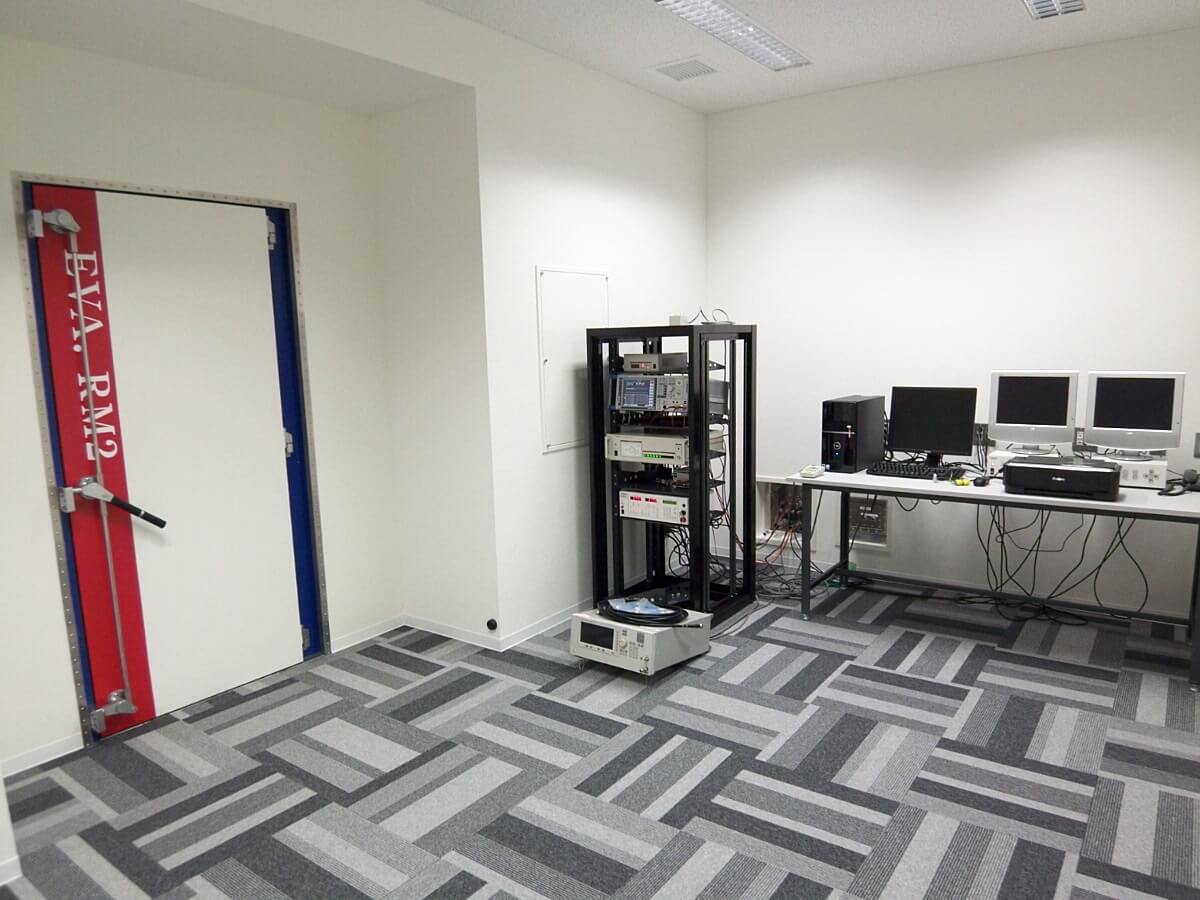

測定室
マッピング測定（左右ともに）。
